Зеркальная фотокамера с одним объективом

Второй тип зеркальной камеры — это камера с одним объективом. Схема устройства и действия этого аппарата приведена на картинке. Здесь также имеется зеркало поставленное под углом 45° к оптической оси объектива, но, в отличие от двухобъективной камеры, здесь оно подвижно. Лучи света, пройдя через объектив 1 (картинка), отражаются зеркалом 2 на горизонтально расположенное матовое стекло 3 и создают на нем изображение фотографируемых предметов.

С помощью специального устройства, механически связывающего затвор аппарата с приводом зеркала, последнее при нажатии на спусковое устройство затвора под действием пружины быстро поворачивается вверх вокруг оси 4 (картинка) и плотно закрывает собой рамку матового стекла, открывая одновременно доступ лучам света к задней стенке аппарата, где расположена пленка 5. В этот момент срабатывает шторный затвор и происходит съемка. Важное свойство такой камеры состоит в том, что в ней отсутствует параллакс визирования, поскольку сам аппарат как бы превращается в видоискатель, и расположение изображения на матовом стекле точно соответствует расположению его в кадровой рамке камеры.

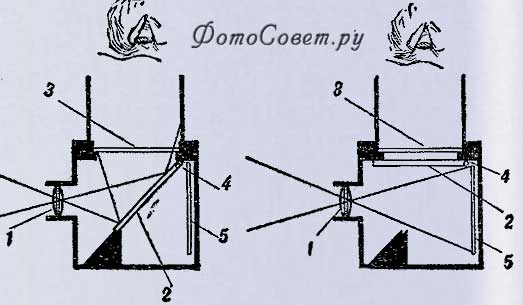

Схема однообъективного
зеркального фотоаппарата

Однако остальные недостатки, свойственные двухобъективным зеркальным камерам, в ней не устранены: изображение на матовом стекле получается обращенным слева направо, и камеру при съемке - приходится опускать до уровня пояса. Кроме того, многие однообъективные зеркальные камеры страдают и еще одним важным недостатком. Дело в том, что для облегчения наводки на резкость эту операцию удобнее всего производить при наибольшем отверстии диафрагмы, то есть при максимально возможной освещенности матового стекла. Так обычно и поступают. Но прежде чем произвести съемку, объектив диафрагмируют и иногда настолько сильно, что изображение на матовом стекле становится едва заметным. Это очень затрудняет наблюдение за объектом.

Для устранения этого недостатка в последнее время в зеркальных камерах применяется устройство, автоматически уменьшающее отверстие диафрагмы в момент съемки до заранее заданной величины. Рассчитав требуемую для съемки диафрагму, вы подводите указатель к соответствующей цифре шкалы диафрагмы, однако само отверстие диафрагмы при этом не уменьшается, и вы можете производить наводку на резкость и определять границы кадра при наибольшем действующем отверстии объектива. Выбрав удачный момент для съемки, фотограф нажимает на спусковую кнопку затвора, при этом прежде всего уменьшается отверстие диафрагмы до установленной вами величины. Вслед затем срабатывает зеркало, а тотчас после этого — затвор.

Все это совершается лишь одним нажатием на спусковую кнопку затвора. Как только фотограф отпустит кнопку, диафрагма автоматически полностью откроется. Нетрудно понять, насколько удобно такое устройство и как существенно оно облегчает съемку. Но подобные устройства сложны и имелись не на всех фотоаппаратах, выпускавшихся в СССР.
